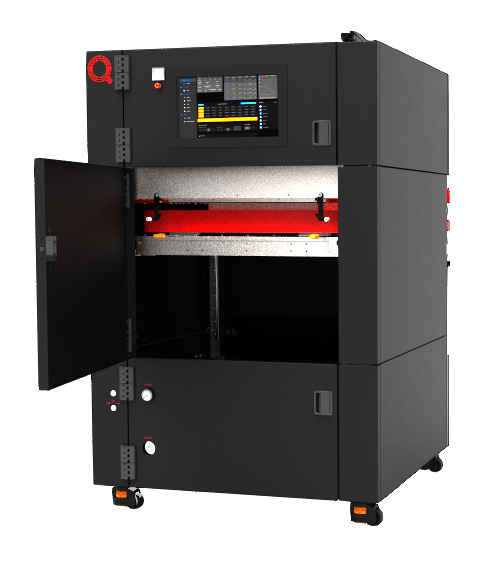

Chauffez uniquement le volume d’impression nécéssaire.

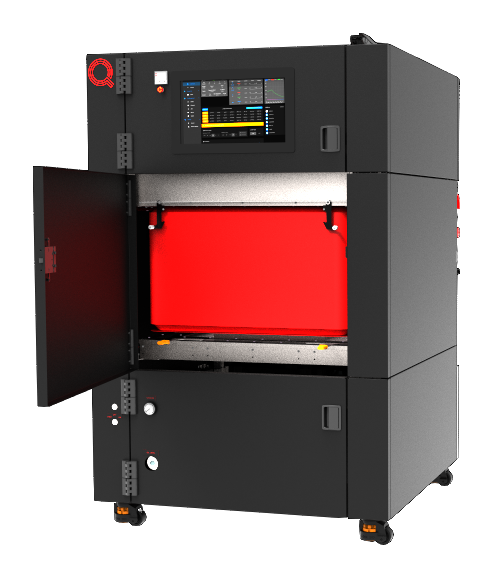

La Qu4 HT ne chauffe que le volume nécessaire pour imprimer vos pièces, avec une chambre qui s’ajuste automatiquement et progressivement en fonction de la hauteur de l’impression.
Double Isolation thermique
Mise en température de la chambre ULTRA RAPIDE.
Notre chambre adaptative assure un temps de chauffe minimal, afin que vous puissiez démarrer vos projets d'impression 3D rapidement :
- 3 minutes de chauffe avant le début de l'impression pour le PolyCarbonate (chambre à 140°C).
- Moins de 5 minutes pour le PEI 9085 (chambre à 175°C)
- 6 minutes pour le PEI 1010 (chambre à 205°C)
- Même pour les matériaux les plus exigeants tels que le PI ou le TPI, la chambre atteint 245°C en moins de 10 minutes.
-...
Vous ne perdrez plus de temps à attendre que l'imprimante soit prête à imprimer.
Chambre d'impression à flux d'air laminaire jusqu'à 300°C
La chambre hyper ventilée, une technologie unique propulse une lame d'air chaud dans la chambre.
Renouvelé presque 2 fois par seconde, cet air chaud assure une parfaite homogénéité thermique de vos pièces.
Plus aucune zone trop chaude ou de zones qui warpent...
400 x 400 x 350mm : 56 LITRES
Avec un espace d'impression de 400x400x350mm, cette machine est adaptée pour produire des pièces de grande taille ou pour imprimer plusieurs objets en une seule session. Cette capacité offre aux utilisateurs une grande flexibilité et une efficacité accrue, minimisant ainsi les cycles d'impression répétés.

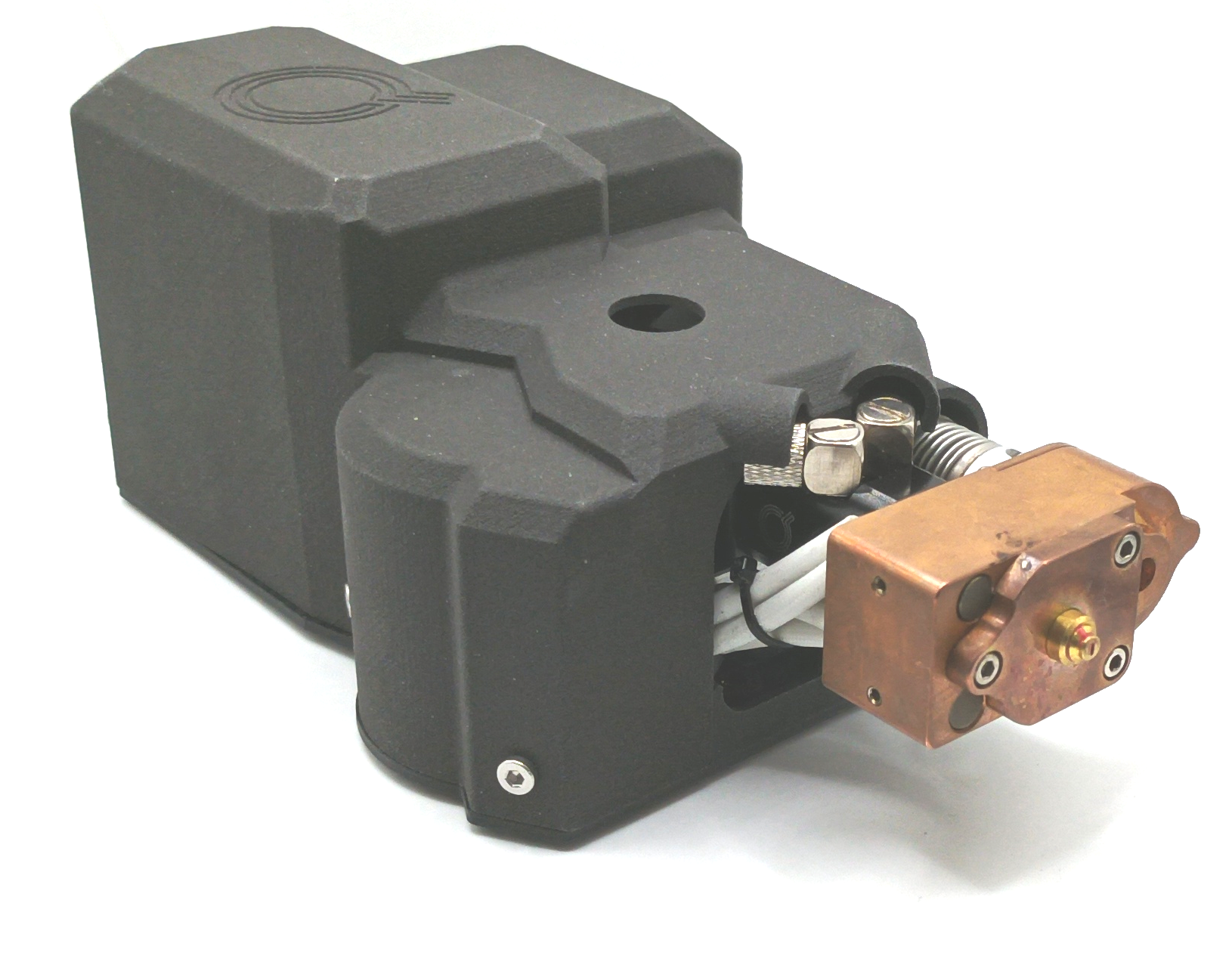

Têtes d'impression à refroidissement liquide.
Une pompe à eau fait circuler 500 litres de liquide par heure dans la tête, assurant une température idéale de la zone froide de la tête. Le liquide de refroidissement est refroidi à son tour par un radiateur ventilé.
Avec ce système, la température de l'eau ne dépasse jamais 45°C pour une impression de plusieurs heures à une température d'extrusion allant jusqu'à 420°C.

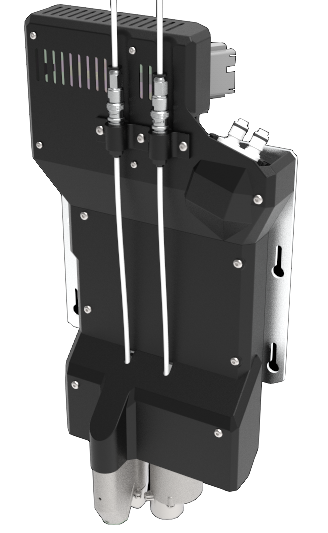

Têtes d'impression interchangeables en quelques minutes,
permettant une grande flexibilité dans le choix des matériaux.
La machine reconnaît la tête installée et s'autoconfigure pour une utilisation optimale.
Filaments, Pellets... Les têtes peuvent être fournies pour différents types de matériaux, tels que les filaments, les filaments haute température, les granulés, les granulés haute température, les thermodurcissables, les matériaux pâteux...
Têtes équipées d'un système de connecteurs étanches auto-obturant
lors de la connexion et de la déconnexion, facilitant ainsi la maintenance de l'ensemble tout en minimisant les risques de fuites de liquide.
En optant pour une tête à refroidissement liquide, vous pouvez donc bénéficier d'une impression plus stable, fiable et efficace pour une large gamme de matériaux, tout en garantissant la longévité de votre machine grâce à une maintenance aisée.
La Qu4 HT dispose de différents lits d'impression
et s'adapte à vos besoins spécifiques.
Le lit d'impression en PEEK est le choix optimal pour l'impression de matériaux tels que le PEEK et le PEKK, tandis que le lit en PEI est idéal pour l'impression de matériaux à plus basse température. Les lits en métal ou en Verre peuvent être utilisés pour les températures extrêmes.
Avant chaque impression, une fois que la chambre, le Lit d'impression et les têtes ont atteint la température désirée, juste avant le début de l'impression, une autocalibration du palpeur est effectuée. Cette étape détermine précisément la distance entre le palpeur et la buse.
Suite à cette calibration du palpeur, le lit subit également une autocalibration, incluant une cartographie 3D de sa surface.
Cette procédure assure une position optimale des buses d'impression, garantissant ainsi une première couche parfaite.
Cette procédure est lancée à chaque impression.
La Qu4-HT peut être équipée d'un système d'Assurance Qualité : QuControl
qui réalise des mesures de diamètre de filament en continu et un réalise une compensation volumique des variations en cours d'impression.
Les tolérances de fabrication des filaments varient généralement de +/-0.05mm, ce qui donne en réalité une variation de 12% en volume entre le maxi et le mini des tolérances. Pour les filaments techniques tels que le PEEK, le PEKK, le PEI, le PPSU, certains fabricants annoncent même des tolérances de +/-0.10mm, ce qui signifie que le filament peut varier de 24% en volume !
Ce système permet de compenser "en live" les variations de diamètre des filaments.
Grâce au QuControl
vous êtes assuré que la qualité de vos pièces sera identique, quelles que soient les variations du filament. Cette fonctionnalité garantit la reproductibilité des pièces imprimées en 3D.
La Qu4-HT génère un rapport d'impression complet à chaque impression, qui contient tous les paramètres d'impression et de température, ainsi que toutes les mesures de diamètre et d'ovalisation du filament (avec une précision de 0.8µm) et les compensations volumiques envoyées à la machine.
La Qu4-HT propose en option une caméra thermique FLIR.
Cette caméra offre une vision thermique globale de la pièce, mise à jour plus de 5 fois par seconde.
Des outils de mesure de température permettent de mesurer jusqu'à 5 points simultanément.
La caméra thermique peut être accessible depuis n'importe quel PC connecté à votre réseau.
A chaque impression, la Qu4-HT enregistre tous les paramètres d'impression, tels que les vitesses, les températures de la tête, de la chambre et du lit, les débits de matière, etc.
Les fichiers générés sont compatibles avec Excel, ce qui vous permet de récupérer les données dont vous avez besoin et de vérifier que l'impression s'est correctement déroulée.
Une Machine conçue pour être Connectée
Notre machine est adaptée à l'évolution technologique actuelle. Elle a été spécifiquement conçue pour accueillir l'ajout de multiples objets connectés, enrichissant ainsi son potentiel et sa polyvalence. Qu'il s'agisse de capteurs pour surveiller des variables spécifiques, de caméras pour la surveillance ou l'analyse visuelle, ou d'autres dispositifs, notre machine est prête à s'intégrer à un écosystème technologique avancé.
Flexibilité d'Interaction :
Les objets connectés ajoutés peuvent soit fonctionner de manière autonome, soit interagir directement avec la machine. Cette flexibilité vous permet d'ajuster la configuration selon vos exigences précises. Ainsi, selon vos besoins et vos spécifications, vous avez la liberté de définir le degré d'intégration et d'interaction de chaque composant.
Chaque machine est livrée avec une rallonge spécialement conçue
Cette rallonge a été pensée pour vous permettre d'opérer sur les têtes d'extrusion en dehors de la machine.
Mise en chauffe sécurisée : Vous pouvez mettre en chauffe les têtes en dehors de la machine
Maintenance facilitée : Effectuer des vérifications régulières ou des réparations devient un jeu d'enfant. Avec la tête d'extrusion détachée, accédez facilement à chaque composant. Finies les contorsions pour accéder aux zones difficiles : tout est à portée de main.
Calibrage précis : Réalisez vos ajustements et calibrez le débit d'extrusion dans un environnement de travail confortable.
Environnement de travail optimisé : Grâce à cette rallonge, vous pouvez désormais opérer ces tâches en étant confortablement installé à votre bureau, à côté de la machine.
Ainsi, selon vos besoins et vos spécifications, vous avez la liberté de définir le degré d'intégration et d'interaction de chaque composant.
La Qu4-HT a été conçue pour faciliter la maintenance et minimiser les temps d'arrêt de la machine.
En utilisant le plus possible des composants standard du commerce que l'on adapte au contraintes thermiques, la maintenance est simplifiée et les pièces d'usure sont facilement accessibles.
Les têtes d'impression peuvent être extraites en quelques minutes, permettant ainsi une maintenance rapide et précise avec la rallonge de tête fournie avec la machine.
Les chauffages haute température de la chambre sont accessible sur le coté et peuvent être remplacé en moins de 5 minutes
La caméra thermique peut être extraite en trois vis, tandis que la pompe à vide peut être retirée en seulement quelques minutes.
